Pompe à chaleur air/eau

LA TECHNOLOGIE

Une pompe à chaleur (PAC) est un dispositif  thermodynamique permettant de capter les calories de l’air extérieur et de les transmettre à l’intérieur de la maison.

Ces systèmes peuvent être réversible et fournir de la climatisation en été. Pour installer une pompe à chaleur chez vous il faut de l’électricité pour la faire fonctionner et un jardin ou une cour pour installer la machine qui va puiser les calories.

Plus de 62000 pompes à chaleur ont été installées en 2010, ce qui porte à plus de 500000 machines installées en France depuis 2005.

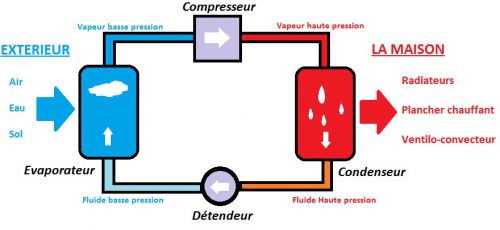

Le cycle thermodynamique

Le cycle thermodynamique

  • l’évaporateur : la chaleur est prélevée à l’air extérieur pour vaporiser le fluide frigorigène.
  • le compresseur : actionné par un moteur électrique, il élève la pression et la température du fluide frigorigène gazeux en le comprimant
  • le condenseur : le fluide frigorigène libère sa chaleur au fluide secondaire (eau, air…) en passant de l’état gazeux à l’état liquide,
  • le détendeur : il réduit la pression du fluide frigorigène en phase liquide.

Il existe deux types de pompes à chaleur : la géothermie et l’aérothermie.

La géothermie permet de puiser les calories à partir du sol ou des nappes phréatiques, elle nécessite des travaux lourds (forage par exemple).

L’aérothermie permet de puiser les calories à partir de l’air extérieur, elle nécessite la mise en place d’un groupe dans votre jardin.

La pompe à chaleur Air/eau

On parle de PAC air/eau  (aréothermie) car les calories sont puisées dans l’air et transmises à de l’eau (chauffage de central).

La pompe à chaleur air / eau est constituée d’un groupe extérieur et d’un module hydraulique relié au chauffage central de la maison. Le groupe et le module hydraulique sont reliés par une liaison frigorifique dans lequel circule le fluide qui transmet les calories.

La pompe à chaleur

Quelques éléments clés

Le coefficient de performance : le COP

Il existe une mesure de la performance des pompes à chaleurs : le COP.

Il indique le nombre de kilowattheure de chaleur produite pour un kilowattheure d’électricité. Il est mesuré à +7°c (température extérieure) et une sortie d’eau à 35°C. Les pompes à chaleur sont très performantes, elles ont des COP de 3 à 4 c’est-à-dire qu’elles permettent avec 1kWh d’électricité de produire 3 à 4 KWh de chaleur.

La technologie Inverter

Aujourd’hui, la plupart des pompes à chaleur utilisent la technologie Inverter qui permet de réguler la puissance de la machine par rapport au changement de température. Cela évite les fonctionnements en Tout ou rien et donc cela apporte des économies supplémentaires et un meilleur confort.

Le fluide frigorifique

Le fluide utilisé dans la pompe à chaleur a la particularité de capter les calories même avec des températures inférieures à -15°c. Le fluide le plus utilisé est le R410A. Ce fluide est non polluant (il contribue à la préservation de la couche d’ozone).

L’appoint

Au cas ou la puissance fournie par la pompe à chaleur ne serait  pas suffisante pour maintenir la température ambiante demandée (temps de grand froid -20°C), on installe un appoint électrique ou hydraulique (chaudière de relève) pour aider la pompe à chaleur.

Les gammes les plus reconnues

  • De Dietrich Alezio
  • Daikin Altherma
  • Hitachi Yutachi S

Trois fabricants reconnus : Daikin leader mondial de la pompe à chaleur, De Dietrich l’un des leaders français du chauffage et Hitachi pour son produit phare le Yutaki S.

La gamme couvre des puissances de 6 à 27 kW et des températures de sortie inférieure à 55°c (radiateur basse température, plancher chauffant) et supérieur à 65°c (radiateur fonte, rénovations)

De Dietrich Alezio

La pompe à chaleur Alezio est le produit phare de De Dietrich dans sa gamme thermodynamique.
Elle allie un rapport qualité/prix inégalable, des performances très honorables et une très bonne régulation. Elle est destinée aux habitations équipées de radiateurs moyenne température (la température de sortie ne dépasse pas les 55°c).

  • Technologie Inverter
  • Large gamme de puissance : 6 , 8 , 11 , 14 et 16 kW
  • Deux types de pompe à chaleur appoint électrique et relève de chaudière
  • Prix attractif – régulation simple en fonction de la température extérieure
  • Option Eau chaude sanitaire (ballon de préparation ECS de 150 à 300l)
  • Performante COP allant jusqu’à 4,2
  • 2 alimentations possibles : Monophasé ou Triphasé
  • Température extérieure minimum de fonctionnement : -20°c (à partir de 11K)
  • Température de sortie d’eau jusqu’à 55°c

Daikin Altherma

L’altherma est le produit leader du marché. Avec une température de sortie à 80°C elle est adaptée à toute les situations. Ses performances sont inégalées surtout en condition grand froid. Elle peut être installée en autonomie et en toute confiance grâce à l’appoint életctrique intégrée (vous pouvez ainsi enlever votre ancienne chaudière).

  • Technologie Inverter
  • Pompe à chaleur très haute température : température de sortie d’eau jusqu’à 80°
  • Large gamme de puissance : 11 ; 14 et 16 kW
  • Idéal pour un fonctionnement en autonomie complète (avec appoint électrique)
  • Thermostat d’ambiance
  • Option Eau chaude sanitaire (ballon de préparation ECS de 200 et 260l)
  • Performante même dans des conditions d’utilisation extrême : COP standard 4,22 (sortie d’eau 35°C et température extérieure +7°c), jusqu’à 3,08 (sortie à 65°C,+7°c extérieures) et 2,07 (65°c et -7°c).
  • 2 alimentations possibles : Monophasé ou Triphasé
  • Température extérieure minimum de fonctionnement : -20°c

Hitachi Yutachi S

La pompe à chaleur Yutaki S est totalement designée et produite par Hitachi dans ses usines au Japon et en Espagne. Maitrisant la qualité sur toute la chaine, Hitachi nous propose une machine robuste et de très bonne qualité. La Yutaki est parfaitement adaptée à la rénovation : pouvant atteindre des puissances très élevées (jusqu’à 24k), elle fournit un départ d’eau chaude à 60°C (haute température). Pour finir, la machine est proposée équipée et à un prix très attractif.

  • Technologie Inverter
  • Pompe à chaleur haute température : température de sortie d’eau jusqu’à 60°
  • Très large gamme de puissance : de 5 à 24 kW
  • Thermostat d’ambiance
  • Option Eau chaude sanitaire (ballon de préparation ECS de 200 et 300l)
  • Très bon COP de 5,02 à 4,11 selon la puissance (sortie d’eau 35°C et température extérieure +7°c),
  • 2 alimentations possibles : Monophasé ou Triphasé (obligatoire à partir de 19 kW)
  • Température extérieure minimum de fonctionnement : -20°c
